1.回空氣管路主要有空氣過濾器、回空氣閥、進汽 手動調節閥等。程序通過控制回空氣閥實現對內室熱空 氣的進入。空氣的預熱主要是通過緊貼在夾套上的空氣 管來實現；空氣的潔凈主要通過空氣過濾器來實現。
2.門充氣真空管路主要有先導閥、電動球閥、支架、 門膠條等。門管路主要是對門槽內進行充氣和真空來實 現門膠條的伸出與縮回，門膠條伸出后，實現對內室蒸汽 密封，防止內室的蒸汽逃逸；門膠條縮回后，可以方便自 如的升降大門。
3.控制系統主要有 PLC、模擬量模塊、溫度變送器、溫 度傳感器、彩色觸摸屏、微型打印機、直流繼電器等。PLC 是滅菌器的核心部分，在滅菌器的運行過程中，根據采集 到的輸入信號（數字量和模擬量）控制程序的運行，再把v>
信號輸出到執行元件上，控制滅菌器的實際運行。本滅菌 器的模擬量模塊共兩路溫度信號輸入、兩路壓力信號輸 入。觸摸屏主要動態顯示滅菌器運行過程中過程參數、過 程曲線、閥門的運行狀態、輸入輸出的狀態、設定過程參 數、選擇滅菌程序、故障報警等，打印機可以打印溫度、壓力的過程數據，用于留檔和故障排查。

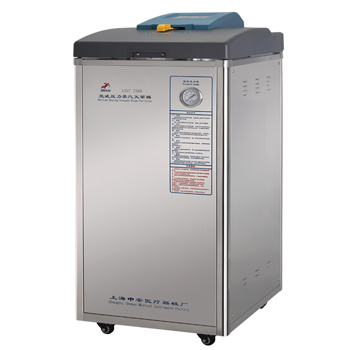

上海申安LDZF-50KB立式壓力蒸汽滅菌器（醫用型）
產品介紹/Product introduction
產品名稱：立式壓力蒸汽滅菌器 產品型號：LDZF-50KB
本品為醫療器械產品，屬于壓力容器受控產品，符合壓力容器設計與制作的相關規定，并取得了食藥監產品注冊證和消毒產品衛生許可證，是我廠研制開發的新一代智能型立式壓力蒸汽滅菌器，具有快捷簡便的操作方式和功能齊全的控制系統，在安全控制上；具有超壓自泄、斷水保護、超溫自控的數套安全聯鎖的裝置。本品操作系統采用微機自動處理技術，滅菌運行過程實行微機自動控制，操控臺上的液晶顯示窗顯示整個滅菌動態和功能運行情況，產品主要部件采用不銹鋼材料精制而成，滅菌指標達到醫用手術級標準，是供醫療機構對可耐壓力、耐高溫蒸汽的醫療器械或衛生用品進行滅菌或消毒的理想產品。
滅菌原理
壓力蒸汽滅菌器就是利用濕熱殺滅微生物的原理而設計的。殺菌原理是利用重力置換的原理，使蒸汽在滅菌器中從上而下，將冷空氣從下排氣孔排出，排出的冷空氣由飽和蒸汽取代，利用蒸汽釋放的潛熱使物品達到滅菌。采用濕熱滅菌方法的優點在于蒸汽有較強的殺菌作用,它可以使菌體蛋白質含水量增加,使其容易因受熱而凝固,加速微生物的死亡過程。
功能簡介
|

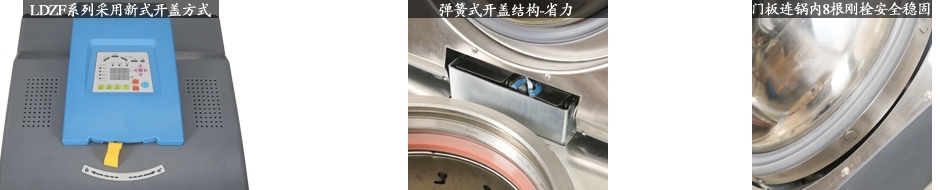

1、撥桿式快開蓋結構 |
7、額定工作壓力0.217Mpa |
|
2、智能化自動控制滅菌循環程序 |
8、滅菌溫度設定范圍（50℃-134℃） |
|
3、安全聯鎖互動裝置 |
9、雙刻度二類讀數壓力表 |
|
4、斷水保護功能 |
10、自脹式密封 |
|
5、LED數碼顯示運行狀態 |
11、滅菌結束自動報警 |
|
6、滅菌時間設定范圍（0-99小時） |
|
技術參數：
型號：LDZF-50KB
配置：標準配置
容積：50L
材質/鍋體壁厚：全不銹鋼/2.0mm
滅菌室尺寸：Φ370×500mm
電源：220V
功率：3.5KW
包裝尺寸：660×620×1120mm
毛重：90KG
主要部件
|
序號 |
配件/規格 |
數量 |
序號 |
配件/規格 |
數量 |
|
1 |
壓力控制器 |
1 |
6 |
電源開關 |
1 |
|
2 |
固態繼電器/440V 40A |
1 |
7 |
加熱電熱管/3.5Kw |
1 |
|
3 |
彈簧式安全閥/0.217-0.24Mpa |
1 |
8 |
放汽閥/0.25Mpa |
1 |
|
4 |
壓力表/1.6級 |
1 |
9 |
硅膠密封圈 |
1 |
|
5 |
電腦板 |
1 |
10 |
溫度傳感器 |
1 |
